ВБУ 23

ВБУ 23 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)

подробнее о датчиках уровня ф. "СТРАУС"

При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС" рекомендуем применять блок управления электронасосом S4008

Предприятие "СТРАУС" предлагает поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура датчиков уровня – до 105 градусов по Цельсию.
Возможно изготовление поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного поплавкового датчика уровня необходим чертеж для согласования.

Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)

подробнее о датчиках уровня ф. "СТРАУС"

КАТАЛОГ

ВБУ 23
№	Контролируемый уровень	Длина погружаемой части L	Обозначение
1	30 мм	100 мм	ВБУ 22.100
	70 мм
2	30 мм	150мм	ВБУ 23.150
	120 мм
3	30 мм	200 мм	ВБУ 23.200
	170мм
4	30 мм	250 мм	ВБУ 23.250
	220 мм
5	30 мм	300 мм	ВБУ 23.300
	270 мм
6	30 мм	350 мм	ВБУ 23.350
	320 мм
***	***	***	***
	***
***	***	***	***
	***
18	30 мм	900 мм	ВБУ 23.900
	870 мм
19	30 мм	950 мм	ВБУ 23.950
	920 мм
20	30 мм	1000 мм	ВБУ 23.1000
	970 мм

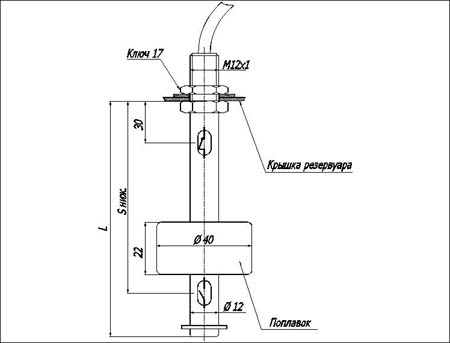

Схема поплавкового датчика уровня


Поплавковый датчик уровня ВБУ 23

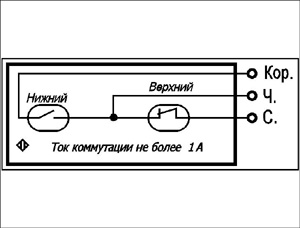

Схема подключения поплавкового датчика уровня ВБУ 23

Техническая характеристика выключателя бесконтактного уровня ВБУ 23 (ТУ 4218-001-33506192-06)
Плотность жидкости (не менее)	0,5
Воспроизводимость уровня срабатывания	не хуже 1 мм
Гистерезис срабатывания	не более 5 мм
Коммутируемый ток (не более)	3 А
Коммутируемое напряжение (не более)	250 В
Коммутируемая мощность (не более)	120 Вт
Токовая нагрузка на контакты	постоянный ток до 3А при напряжении до 36В, активная нагрузка (количество срабатываний 10000)
	постоянный ток до 0,08А при напряжении до 150В, активная нагрузка (количество срабатываний 1000000)
	постоянный ток до 2,5А при напряжении до 27В, активно-индуктивная нагрузка (количество срабатываний 200000
	переменный ток до 0,2А при напряжении до 220В, активно-индуктивная нагрузка (количество срабатываний 200000)
Способ подключения	Кабель
Диаметр поплавка	40 мм
Материал корпуса	Латунь
Материал поплавка	маслобензостойкий композит
Длина датчика	L+25 мм
Диапазон рабочих температур	-40...+105
Степень защиты	IP68
