Каталог

Корпуса специальной формы, постоянный или переменный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

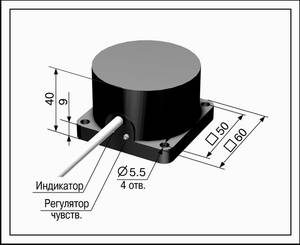

60 мм х 60 мм (исполнение 33)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	30 мм
Гарантированный интервал срабатывания (Sa)	0 ... 21,6 мм

Замыкающий	ВБ1.33.хх.30.7.4.К
Размыкающий	ВБ1.33.хх.30.8.4.К

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	30 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Нет

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Пластик
Масса	Не более 250 г

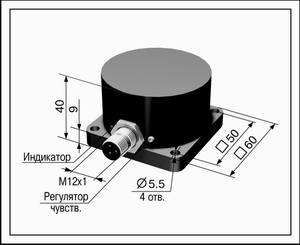

60 мм х 60 мм (исполнение 33)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	30 мм
Гарантированный интервал срабатывания (Sa)	0 ... 21,6 мм

Замыкающий	ВБ1.33.хх.30.7.4.С27
Размыкающий	ВБ1.33.хх.30.8.4.С27

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	30 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Нет

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 250 г

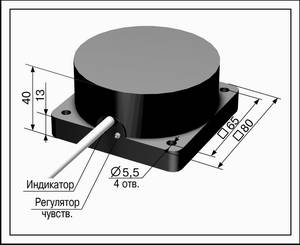

80 мм х 80 мм (исполнение 34)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	50 мм
Гарантированный интервал срабатывания (Sa)	0 ... 36 мм

Замыкающий	ВБ1.34.хх.50.7.4.К
Размыкающий	ВБ1.34.хх.50.8.4.К

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	10 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Нет

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Пластик
Масса	Не более 350 г

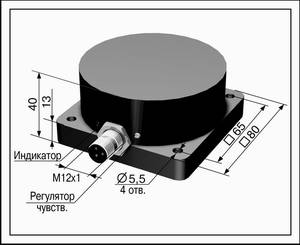

80 мм х 80 мм(исполнение 34)

Способ монтажа	Не встраиваемый заподлицо
Расстояние срабатывания (Sn)	50 мм
Гарантированный интервал срабатывания (Sa)	0 ... 36 мм

Замыкающий	ВБ1.34.хх.50.7.4.С27
Размыкающий	ВБ1.34.хх.50.8.4.С27

Напряжение питания	~30 ... 250 В, 45 ... 65 Гц / -30 ... 250 В
Ток нагрузки максимальный	200 мА
Падение напряжения	Не более 10 В
Частота срабатывания максимальная	10 Гц
Остаточный ток	Не более 3,0 мА
Индикатор срабатывания	Есть
Защита от короткого замыкания в нагрузке	Нет
Заземляющий вывод	Нет

Воспроизводимость	5%
Гистерезис	Не более 15%
Степень защиты	IP65
Диапазон рабочих температур	от -25^оС до +70^оС
Категория применения коммутирующего элемента	DC13 / AC140
Класс изоляции

Способ подключения	Разъем
Материал корпуса	Пластик
Масса	Не более 300 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 7
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 8
Кабельное соединение	Разъемное соединение
Коммутационный элемент - тиристор. Нагрузка включается в разрыв одного из проводов. Корпус имеет отдельный заземляющий вывод.
