M30, постоянный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

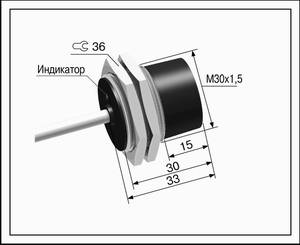

Типоразмер М30х1,5, длина 33

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.33.15.1.1.К
	Размыкающий	ВБ2.30М.33.15.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2.30М.33.15.2.1.К
	Размыкающий	ВБ2.30М.33.15.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 150 г

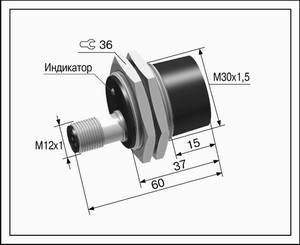

Типоразмер М30х1,5, длина 60

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.33.60.1.1.С4
	Размыкающий	ВБ2.30М.60.15.3.1.С4
	Переключающий	--

NPN	Замыкающий	ВБ2.30М.60.15.2.1.С4
	Размыкающий	ВБ2.30М.60.15.4.1.С4
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Разъем
Материал корпуса		Латунь
Масса		Не более 150 г

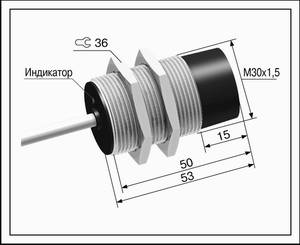

Типоразмер М30х1,5, длина 53

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.53.15.1.1.К
	Размыкающий	ВБ2.30М.53.15.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2.30М.53.15.2.1.К
	Размыкающий	ВБ2.30М.53.15.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 200 г

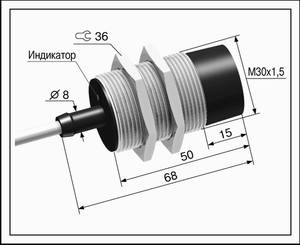

Типоразмер М30х1,5, длина 68

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.68.15.1.1.Z
	Размыкающий	ВБ2.30М.68.15.3.1.Z
	Переключающий	--

NPN	Замыкающий	ВБ2.30М.68.15.2.1.Z
	Размыкающий	ВБ2.30М.68.15.4.1.Z
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель 3х0,35 мм²
Материал корпуса		Латунь
Масса		Не более 200 г

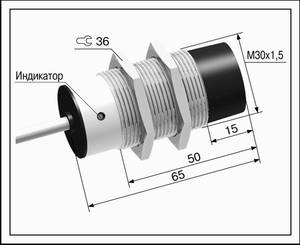

Типоразмер М30х1,5, длина 65

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.65.15.1.1.К
	Размыкающий	ВБ2.30М.65.15.3.1.К
	Переключающий	* ВБ2.30М.65.15.5.1.К

NPN	Замыкающий	ВБ2.30М.65.15.2.1.К
	Размыкающий	ВБ2.30М.65.15.4.1.К
	Переключающий	* ВБ2.30М.65.15.6.1.К
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель 3х0,35 мм² (* Кабель 4х0,2 мм²)
Материал корпуса		Латунь
Масса		Не более 200 г

Типоразмер М30х1,5, длина 80

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.80.15.1.1.Z
	Размыкающий	ВБ2.30М.80.15.3.1.Z
	Переключающий	* ВБ2.30М.80.15.5.1.Z

NPN	Замыкающий	ВБ2.30М.80.15.2.1.Z
	Размыкающий	ВБ2.30М.80.15.4.1.Z
	Переключающий	* ВБ2.30М.80.15.6.1.Z
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель 3х0,35 мм² (* Кабель 4х0,2 мм²)
Материал корпуса		Латунь
Масса		Не более 250 г

Типоразмер М30х1,5, длина 75

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.75.15.1.1.С4
	Размыкающий	ВБ2.30М.75.15.3.1.С4
	Переключающий	ВБ2.30М.75.15.5.1.С4

NPN	Замыкающий	ВБ2.30М.75.15.2.1.С4
	Размыкающий	ВБ2.30М.75.15.4.1.С4
	Переключающий	ВБ2.30М.75.15.6.1.С4
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Разъем
Материал корпуса		Латунь
Масса		Не более 250 г

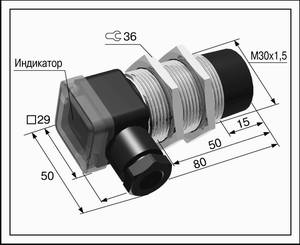

Типоразмер М30х1,5, длина 80

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.80.15.1.1.В
	Размыкающий	ВБ2.30М.80.15.3.1.В
	Переключающий	--

NPN	Замыкающий	ВБ2.30М.80.15.2.1.В
	Размыкающий	ВБ2.30М.80.15.4.1.В
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 250 г

Типоразмер М30х1,5, длина 115

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		15 мм
Гарантированный интервал срабатывания (Sa)		0 ... 12 мм
PNP	Замыкающий	ВБ2.30М.115.15.1.1.Т
	Размыкающий	ВБ2.30М.115.15.3.1.Т
	Переключающий	ВБ2.30М.115.15.5.1.Т

NPN	Замыкающий	ВБ2.30М.115.15.2.1.Т
	Размыкающий	ВБ2.30М.115.15.4.1.Т
	Переключающий	ВБ2.30М.115.15.6.1.Т
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		100 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Клеммная коробка
Материал корпуса		Латунь
Масса		Не более 250 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5
Кабельное соединение	Разъемное соединение
Два выходных транзистора: PNP с открытым коллектором* Нагрузки подключаются между выходами и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6
Кабельное соединение	Разъемное соединение
Два выходных транзистора: NPN с открытым коллектором* Нагрузки подключаются между выходами и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
