Диаметр корпуса 18, постоянный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

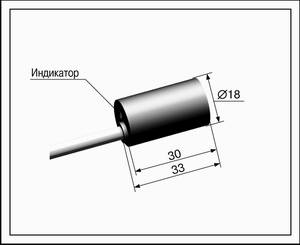

Диаметр 18, длина 33

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 4 мм
PNP	Замыкающий	ВБ2.18.33.5.1.1.К
	Размыкающий	ВБ2.18.33.5.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2.18.33.5.2.1.К
	Размыкающий	ВБ2.18.33.5.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		500 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель3х0,35 мм²
Материал корпуса		Пластик
Масса		Не более 100 г

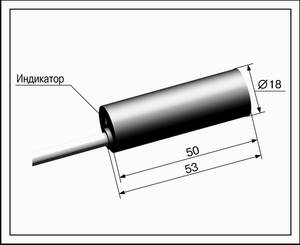

Диаметр 18, длина 53

Способ монтажа		Встраиваемый заподлицо
Расстояние срабатывания (Sn)		5 мм
Гарантированный интервал срабатывания (Sa)		0 ... 4 мм
PNP	Замыкающий	ВБ2.18.53.5.1.1.К
	Размыкающий	ВБ2.18.53.5.3.1.К
	Переключающий	* ВБ2.18.53.5.5.1.К

NPN	Замыкающий	ВБ2.18.53.5.2.1.К
	Размыкающий	ВБ2.18.53.5.4.1.К
	Переключающий	* ВБ2.18.53.5.6.1.К
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		500 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель 3х0,35 мм² (* Кабель 4х0,2 мм²)
Материал корпуса		Пластик
Масса		Не более 150 г

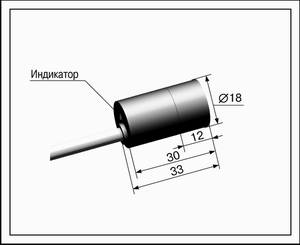

Диаметр 18, длина 33

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		8 мм
Гарантированный интервал срабатывания (Sa)		0 ... 6,4 мм
PNP	Замыкающий	ВБ2.18.33.8.1.1.К
	Размыкающий	ВБ2.18.33.8.3.1.К
	Переключающий	--

NPN	Замыкающий	ВБ2.18.33.8.2.1.К
	Размыкающий	ВБ2.18.33.8.4.1.К
	Переключающий	--
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		300 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель3х0,35 мм²
Материал корпуса		Пластик
Масса		Не более 100 г

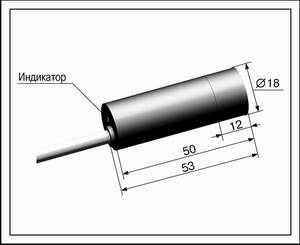

Диаметр 18, длина 53

Способ монтажа		Не встраиваемый заподлицо
Расстояние срабатывания (Sn)		8 мм
Гарантированный интервал срабатывания (Sa)		0 ... 6,4 мм
PNP	Замыкающий	ВБ2.18.53.8.1.1.К
	Размыкающий	ВБ2.18.53.8.3.1.К
	Переключающий	* ВБ2.18.53.8.5.1.К

NPN	Замыкающий	ВБ2.18.53.8.2.1.К
	Размыкающий	ВБ2.18.53.8.4.1.К
	Переключающий	* ВБ2.18.53.8.6.1.К
Напряжение питания		10 ... 30 В
Ток нагрузки максимальный		300 мА
Падение напряжения		Не более 1,5 В
Частота срабатывания максимальная		300 Гц
Потребляемый ток		Не более 8,0 мА
Индикатор срабатывания		Есть
Защита от короткого замыкания в нагрузке		Есть
Защита от напряжения обратной полярности		Есть
Воспроизводимость		5%
Гистерезис		Не более 15%
Степень защиты		IP67
Диапазон рабочих температур		от -25^оС до +70^оС
Категория применения коммутирующего элемента		DC13
Емкость нагрузки		Не более 0,22 мкФ
Пульсации напряжения питания		Не более 10%
Класс изоляции
Способ подключения		Кабель 3х0,35 мм² (* Кабель 4х0,2 мм²)
Материал корпуса		Пластик
Масса		Не более 150 г

Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
Кабельное соединение	Разъемное соединение
Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4
Кабельное соединение	Разъемное соединение
Выходной транзистор: NPN с открытым коллектором* Нагрузка подключается между выходом и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5
Кабельное соединение	Разъемное соединение
Два выходных транзистора: PNP с открытым коллектором* Нагрузки подключаются между выходами и общим, минусовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).

ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6
Кабельное соединение	Разъемное соединение
Два выходных транзистора: NPN с открытым коллектором* Нагрузки подключаются между выходами и общим, плюсовым, проводом.
* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
