M30 (с аналоговым выходом)

Датчики этого типа отличаются от других тем, что их выходной каскад работает не в ключевом, а в линейном режиме, т.е. нахождение объекта воздействия в зоне чувствительности датчика вызывает изменение выходного тока.

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

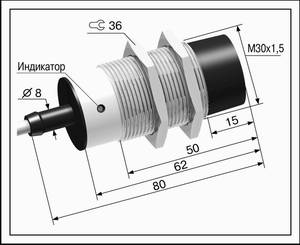

Типоразмер М30х1,5, длина 80

Способ монтажа	Не встраиваемый заподлицо
Рабочий зазор	1,0 ... 15,0 мм
Линейная зона рабочего зазора	1,6 ... 14,0 мм
PNP транзистор, общий минус	ДБ2.30М.80.15.9Т.1.Z
Напряжение питания	12 ... 30 В
Потребляемый ток	не более 10 мА
Диапазон выходного тока	1,5 ... 20,0 мА
Выходной ток в линейном зазоре	2,0 ... 18,6 мА
Нелинейность	Не более 3% от I_{вых max}
Температурная нестабильность	Не более 5% от I_{вых max}
Сопротивление нагрузки	R_max=(U_раб- 6,0)50 Ом
Максимальная скорость изменения тока в нагрузке	5 мА/с
Индикация конца линейного участка	Есть
Защита от короткого замыкания в нагрузке	Есть
Защита от напряжения обратной полярности	Есть
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Пульсации напряжения питания	Не более 10%
Способ подключения	Кабель 3х0,35 мм²
Материал корпуса	Латунь
Масса	Не более 250 г

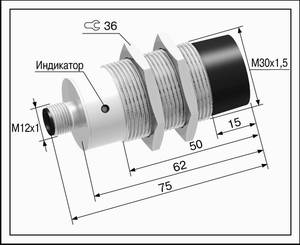

Типоразмер М30х1,5, длина 75

Способ монтажа	Не встраиваемый заподлицо
Рабочий зазор	1,0 ... 15,0 мм
Линейная зона рабочего зазора	1,6 ... 14,0 мм
PNP транзистор, общий минус	ДБ2.30М.75.15.9Т.1.С4

Напряжение питания	12 ... 30 В
Потребляемый ток	не более 10 мА
Диапазон выходного тока	1,5 ... 20,0 мА
Выходной ток в линейном зазоре	2,0 ... 18,6 мА
Нелинейность	Не более 3% от I_{вых max}
Температурная нестабильность	Не более 5% от I_{вых max}
Сопротивление нагрузки	R_max=(U_раб- 6,0)50 Ом
Максимальная скорость изменения тока в нагрузке	5 мА/с
Индикация конца линейного участка	Есть
Защита от короткого замыкания в нагрузке	Есть
Защита от напряжения обратной полярности	Есть
Степень защиты	IP67
Диапазон рабочих температур	от -25^оС до +70^оС
Пульсации напряжения питания	Не более 10%
Способ подключения	Разъем
Материал корпуса	Латунь
Масса	Не более 250 г

Схемы подключения:

ДАТЧИК с АНАЛОГОВЫМ ВЫХОДОМ
Исполнение 9
Кабельное соединение	Разъемное соединение
