Диаметр корпуса 06


Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

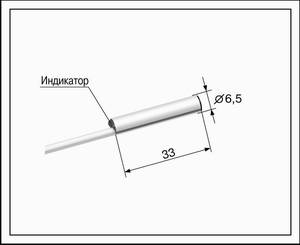

типоразмер 6,5,   длина 33

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 1,5 мм
Гарантированный интервал срабатывания (Sa) 0 ... 1,2 мм
PNP

Замыкающий

ВБ2.06.33.1,5.1.1.К

Размыкающий

ВБ2.06.33.1,5.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.06.33.1,5.2.1.К

Размыкающий

ВБ2.06.33.1,5.4.1.К

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 200 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 1500 Гц
Потребляемый ток Не более 8,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Нет
Защита от напряжения обратной полярности Есть
Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP67
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Способ подключения Кабель3х0,12 мм2
Материал корпуса Латунь
Масса Не более 60 г

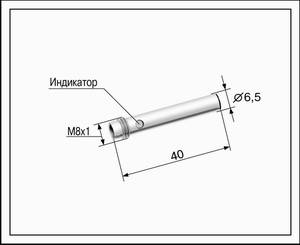

типоразмер 6,5,   длина 40

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 1,5 мм
Гарантированный интервал срабатывания (Sa) 0 ... 1,2 мм
PNP

Замыкающий

ВБ2.06.40.1,5.1.1.С3

Размыкающий

ВБ2.06.40.1,5.3.1.С3

Переключающий

--

NPN

Замыкающий

ВБ2.06.40.1,5.2.1.С3

Размыкающий

ВБ2.06.40.1,5.4.1.С3

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 200 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 1500 Гц
Потребляемый ток Не более 8,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Нет
Защита от напряжения обратной полярности Есть
Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP67
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Способ подключения Разъем
Материал корпуса Латунь
Масса Не более 60 г

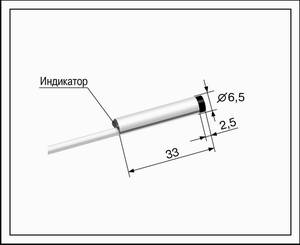

типоразмер 6,5,   длина 33

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 2,5 мм
Гарантированный интервал срабатывания (Sa) 0 ... 2 мм
PNP

Замыкающий

ВБ2.06.33.2,5.1.1.К

Размыкающий

ВБ2.06.33.2,5.3.1.К

Переключающий

--

NPN

Замыкающий

ВБ2.06.33.2,5.2.1.К

Размыкающий

ВБ2.06.33.2,5.4.1.К

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 200 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 1000 Гц
Потребляемый ток Не более 8,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Нет
Защита от напряжения обратной полярности Есть
Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP67
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Способ подключения Кабель3х0,12 мм2
Материал корпуса Латунь
Масса Не более 60 г

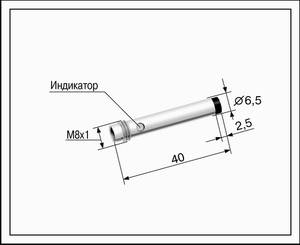

типоразмер 6,5,   длина 40

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 2,5 мм
Гарантированный интервал срабатывания (Sa) 0 ... 2 мм
PNP

Замыкающий

ВБ2.06.40.2,5.1.1.С3

Размыкающий

ВБ2.06.40.2,5.3.1.С3

Переключающий

--

NPN

Замыкающий

ВБ2.06.40.2,5.2.1.С3

Размыкающий

ВБ2.06.40.2,5.4.1.С3

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 200 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 1000 Гц
Потребляемый ток Не более 8,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Нет
Защита от напряжения обратной полярности Есть
Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP67
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Способ подключения Разъем
Материал корпуса Латунь
Масса Не более 60 г


Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
