Cчeтчики импульсов

подробнее о счетчиках импульсов ф. "СТРАУС"

Счетчики импульсов предназначены для счета импульсов, поступающих от различных датчиков, бесконтактных выключателей, путевых выключателей и т.д.

Счетчик импульсов

Внешний вид счетчика S1500 (корпус F2, вырез для монтажа 45x45мм)

Уставка счета задается с помощью кнопок на передней панели счетчика импульсов и запоминается в энергонезависимой памяти. При поступлении импульса на вход СЧЕТ показания счетчика импульсов на индикаторе увеличиваются (или уменьшаются) на 1. По достижении заданного числа импульсов (уставки счета) счетчик импульсов с помощью контактов встроенного реле включает внешние исполнительные устройства.
У счетчиков импульсов с внутренним сбросом встроенное реле включается на время 0,5 с и одновременно происходит обнуление показаний (сброс) счетчика импульсов. У счетчиов импульсов с внешним сбросом реле после срабатывания остается включенным до поступления сигнала на вход СБРОС, который вызывает отпускание реле и обнуление показаний счетчика импульсов.
Пказания счетчика импульсов и заданные режимы запоминаются в энергонезависимой памяти.

Серийно производятся и поставляются счетчики импульсов:

  1. с прямым счетом (от 0 до значения уставки)
  2. с обратным счетом
  3. реверсивные
  4. сдвоенные
  5. квадратурные (для намоточных станков)

Степень защиты: IP41
Диапазон рабочих температур: 0 … +50°С

Счетчики импульсов S10xx и S11xx

Счетчик импульсов Счетчик импульсов
Базовая схема подключения

Наиме-нование

Питание
пост./перем.

сигнал
СЧЕТ
пост./перем.

сигнал
СБРОС
пост./перем.

Разряд-
ность

Диапазон счета/уставок

Выход

Счет
от 0 до уставки

Выход +24 В
для питания  датчиков

“сухой контакт”

18…36В

85…240В

18…36В

85…240В

18…36В

85…240В

Внутр.

н.р.

перекл.

Счетчики импульсов “медленные”. Длительность входного импульса СЧЕТ/СБРОС не менее 7 мс, пауза не менее 14 мс (частота fmax=25 Гц)

S1000















4

0…9999





да

нет

S1001















4

0…9999



T=0,5 с

да

нет

S1002















4

0…9999



T=0,5 с

без уставки

нет

S1010















2+2

0…99





да

нет

S1011















2+2

0…99

T=0,5 с



да

нет

S1012















4

0…9999



T=0,5 с

да

да

S1013















4

0…9999



T=0,5 с

да

нет

S1020















4

0…9999





да

да

S1030















4

0…9999





реверсивный

нет

S1031















4

0…9999



T=0,5 с

обратный

нет

S1032















4

0…9999





квадратурный

да

S1100















4

0…9999





да

нет

S1101















4

0…9999



T=0,5 с

да

нет

S1102















4

0…9999



T=0,5 с

без уставки

нет

S1110















2+2

0…99





да

нет

S1111















2+2

0…99

T=0,5 с



да

нет

S1112















4

0…9999



T=0,5 с

да

нет

S1113















4

0…9999



T=0,5 с

да

нет

S1130















4

0…9999





реверсивный

нет

S1131















4

0…9999



T=0,5 с

обратный

нет

S1132















4

0…9999





квадратурный

да

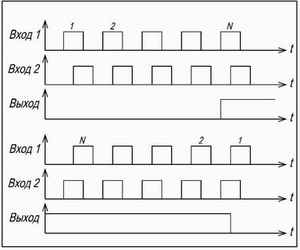

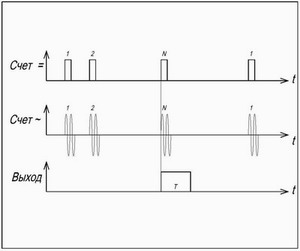

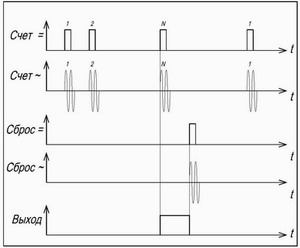

Основные циклограммы работы

Циклограмма работы счетчика импульсов Циклограмма работы счетчика импульсов Циклограмма работы счетчика импульсов


Основные циклограммы работы

Циклограмма работы счетчика импульсов Циклограмма работы счетчика импульсов Циклограмма работы счетчика импульсов
S1000 S1001 S1032



Счетчики импульсов S15xx и S16xx

Счетчик импульсов Счетчик импульсов
Базовая схема подключения


Наиме-нование

Питание
пост./перем.

сигнал
СЧЕТ
пост./перем.

сигнал
СБРОС
пост./перем.

Разряд-
ность

Диапазон счета/уставок

Выход

Счет
от 0 до уставки

Выход +24 В
для питания  датчиков

“сухой контакт”

18…36В

85…240В

18…36В

85…240В

18…36В

85…240В

Внутр.

н.р.

перекл.

Счетчики импульсов “медленные”. Длительность входного импульса СЧЕТ/СБРОС не менее 7 мс, пауза не менее 14 мс (частота fmax=25 Гц)

S1500















6

0…999999





да

нет

S1501















6

0…999999



T=0,5 с

да

нет

S1502















6

0…999999



T=0,5 с

без уставки

нет

S1510















3+3

0…999





да

нет

S1511















3+3

0…999



T=0,5 с

да

нет

S1512















6

0…999999



T=0,5 с

да

да

S1513















6

0…999999



T=0,5 с

да

нет

S1521















3+3

0…999



T=0,5 с

да

да

S1522















6

0…999999



да

да

S1530















6

0…999999





реверсивный

нет

S1531















6

0…999999



T=0,5 с

обратный

нет

S1532















6

0…999999





квадратурный

да

S1540















6

0…999999



обратный

нет

S1600















6

0…999999





да

нет

S1601















6

0…999999



T=0,5 с

да

нет

S1602















6

0…999999



T=0,5 с

без уставки

нет

S1610















3+3

0…999





да

нет

S1611















3+3

0…999



T=0,5 с

да

нет

S1612















6

0…999999



T=0,5 с

да

нет

S1613















6

0…999999



T=0,5 с

да

нет

S1630















6

0…999999





реверсивный

нет

S1631















6

0…999999



T=0,5 с

обратный

нет

S1632















6

0…999999





квадратурный

да

S1634















6

0…999999



2Вых.

реверсивный

нет


Основные циклограммы работы

Циклограмма работы счетчика импульсов Циклограмма работы счетчика импульсов Циклограмма работы счетчика импульсов
S1000 S1001 S1032


Счетчики импульсов S14xx

Счетчики импульсов S19xx

Счетчик импульсов Счетчик импульсов
Базовая схема подключения
Счетчик импульсов Счетчик импульсов
Базовая схема подключения


Наиме-нование

Питание
пост./перем.

сигнал
СЧЕТ
пост./перем.

сигнал
СБРОС
пост./перем.

Разряд-
ность

Диапазон счета/уставок

Выход

Счет
от 0 до уставки

Выход +24 В
для питания  датчиков

Эл.ключ

18…36В

85…240В

18…36В

85…240В

18…36В

85…240В

Внутр.

PNP

NPN

Счетчики импульсов “быстрые”. Максимальная частота входного сигнала fmax=10 кГц

S1400















4

0…9999





да

да

S1410















4

0…9999





да

нет

S1900















6

0…999999





да

да

S1910















6

0…999999





да

нет



Счетчики импульсов S17xx (подготовка производства)

Счетчик импульсов


Наиме-нование

Питание
пост./перем.

сигнал
СЧЕТ
пост./перем.

сигнал
СБРОС
пост./перем.

Разряд-
ность

Диапазон счета/уставок

Выход

Счет
от 0 до уставки

Выход +24 В
для питания  датчиков

“сухой контакт”

18…36В

85…240В

18…36В

85…240В

18…36В

85…240В

Внутр.

н.р.

перекл.

Счетчики импульсов “медленные”. Длительность входного импульса СЧЕТ/СБРОС не менее 7 мс, пауза не менее 14 мс (частота fmax=25 Гц)

S1700















6

0…999999





да

нет

S1710















6

0…999999





да

нет
