M30, постоянный ток


Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

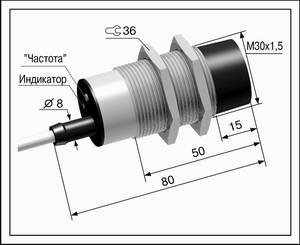

ТипоразмерМ30х1,5, длина 85

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 10 мм
Гарантированный интервал срабатывания (Sa) 0 ... 8 мм
PNP

Замыкающий

ВБ2Ч.30М.80.10.1.1.Z

Размыкающий

ВБ2Ч.30М.80.10.3.1.Z

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.10.2.1.Z

Размыкающий

ВБ2Ч.30М.80.10.4.1.Z

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания Нет
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Кабель 3х0,35 мм2
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 10 мм
Гарантированный интервал срабатывания (Sa) 0 ... 8 мм
PNP

Замыкающий

ВБ2Ч.30М.85.10.1.1.С4

Размыкающий

ВБ2Ч.30М.85.10.3.1.С4

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.85.10.2.1.С4

Размыкающий

ВБ2Ч.30М.85.10.4.1.С4

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания Нет
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Разъем
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 80

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 10 мм
Гарантированный интервал срабатывания (Sa) 0 ... 8 мм
PNP

Замыкающий

ВБ2Ч.30М.80.10.1.1.В

Размыкающий

ВБ2Ч.30М.80.10.3.1.В

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.10.2.1.В

Размыкающий

ВБ2Ч.30М.80.10.4.1.В

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания Нет
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Клеммная коробка
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 10 мм
Гарантированный интервал срабатывания (Sa) 0 ... 8 мм
PNP

Замыкающий

ВБ2Ч.30М.80.10.1.1.Z.Т

Размыкающий

ВБ2Ч.30М.80.10.3.1.Z.Т

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.10.2.1.Z.Т

Размыкающий

ВБ2Ч.30М.80.10.4.1.Z.Т

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания 10 c
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Кабель 3х0,35 мм2
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 10 мм
Гарантированный интервал срабатывания (Sa) 0 ... 8 мм
PNP

Замыкающий

ВБ2Ч.30М.85.10.1.1.С4.Т

Размыкающий

ВБ2Ч.30М.85.10.3.1.С4.Т

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.85.10.2.1.С4.Т

Размыкающий

ВБ2Ч.30М.85.10.4.1.С4.Т

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания 10 c
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Разъем
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 80

Способ монтажа Встраиваемый заподлицо
Расстояние срабатывания (Sn) 10 мм
Гарантированный интервал срабатывания (Sa) 0 ... 8 мм
PNP

Замыкающий

ВБ2Ч.30М.80.10.1.1.В.Т

Размыкающий

ВБ2Ч.30М.80.10.3.1.В.Т

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.10.2.1.В.Т

Размыкающий

ВБ2Ч.30М.80.10.4.1.В.Т

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания 10 c
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Клеммная коробка
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 15 мм
Гарантированный интервал срабатывания (Sa) 0 ... 12 мм
PNP

Замыкающий

ВБ2Ч.30М.80.15.1.1.Z

Размыкающий

ВБ2Ч.30М.80.15.3.1.Z

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.15.2.1.Z

Размыкающий

ВБ2Ч.30М.80.15.4.1.Z

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания Нет
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Кабель 3х0,35 мм2
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 15 мм
Гарантированный интервал срабатывания (Sa) 0 ... 12 мм
PNP

Замыкающий

ВБ2Ч.30М.85.15.1.1.С4

Размыкающий

ВБ2Ч.30М.85.15.3.1.С4

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.85.15.2.1.С4

Размыкающий

ВБ2Ч.30М.85.15.4.1.С4

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания Нет
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Разъем
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 80

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 15 мм
Гарантированный интервал срабатывания (Sa) 0 ... 12 мм
PNP

Замыкающий

ВБ2Ч.30М.80.15.1.1.В

Размыкающий

ВБ2Ч.30М.80.15.3.1.В

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.15.2.1.В

Размыкающий

ВБ2Ч.30М.80.15.4.1.В

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания Нет
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Клеммная коробка
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 15 мм
Гарантированный интервал срабатывания (Sa) 0 ... 12 мм
PNP

Замыкающий

ВБ2Ч.30М.80.15.1.1.Z.Т

Размыкающий

ВБ2Ч.30М.80.15.3.1.Z.Т

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.15.2.1.Z.Т

Размыкающий

ВБ2Ч.30М.80.15.4.1.Z.Т

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания 10 с
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Кабель 3х0,35 мм2
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 85

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 15 мм
Гарантированный интервал срабатывания (Sa) 0 ... 12 мм
PNP

Замыкающий

ВБ2Ч.30М.85.15.1.1.С4.Т

Размыкающий

ВБ2Ч.30М.85.15.3.1.С4.Т

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.85.15.2.1.С4.Т

Размыкающий

ВБ2Ч.30М.85.15.4.1.С4.Т

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания 10 с
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Разъем
Материал корпуса Латунь
Масса Не более 250 г


ТипоразмерМ30х1,5, длина 80

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 15 мм
Гарантированный интервал срабатывания (Sa) 0 ... 12 мм
PNP

Замыкающий

ВБ2Ч.30М.80.15.1.1.В.Т

Размыкающий

ВБ2Ч.30М.80.15.3.1.В.Т

Переключающий

--

NPN

Замыкающий

ВБ2Ч.30М.80.15.2.1.В.Т

Размыкающий

ВБ2Ч.30М.80.15.4.1.В.Т

Переключающий

--
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания 1 ... 50 Гц
Задержка срабатывания 10 с
Потребляемый ток Не более 10 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть
Гистерезис (если потребителем не задано иное значение) Не более 10%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,5 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции
Способ подключения Клеммная коробка
Материал корпуса Латунь
Масса Не более 250 г


Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).


ЗАО "МЕГА-К"

248017, Россия, г.Калуга, ул.Московская 282а
Тел.: тел./факс (0842) 510 879, тел. (0842) 510 671
E-mail: megak@kaluga.ru



Поиск:

Продукция:

Выключатель оптический Выключатель

оптический с универсальным питанием 20—240V DC/AC

Выключатель оптический Счетчик универсальный

S1500 с шестиразрядным индикатором
