Тахометры

подробнее о таймерах и тахометрах ф. "СТРАУС"

Тахометры предназначены для определения частоты вращения вала.


Тахометр S3000

Внешний вид тахометра S3000 (корпус F1, вырез для монтажа 58x40мм)

Тахометры работают совместно с бесконтактными выключателями индуктивными, оптическими и других типов, имеющими PNP – выход.
При применении индуктивного выключателя, на валу должна быть закреплена металлическая крыльчатка или флажок, которые при вращении вала будут вызывать переключение индуктивного выключателя. При применении оптического выключателя, кроме крыльчатки, на вал можно нанести контрастную метку или отражающую пленку. При вращении вала с выхода бесконтактного выключателя на тахометр поступают импульсы, которые преобразуются им в частоту вращения. Значение частоты вращения (мин–1) выводится на индикатор тахометра.
Уставка числа импульсов на один оборот вала задается с помощью кнопок на передней панели тахометра и запоминается в энергонезависимой памяти.

Серийно производятся и поставляются тахометры с различными рабочими диапазонами.
Степень защиты: IP41
Диапазон рабочих температур: 0 … +50°С

Тахометры S30xx, S31xx

Тахометры S35xx, S36xx

Тахометр Тахометр

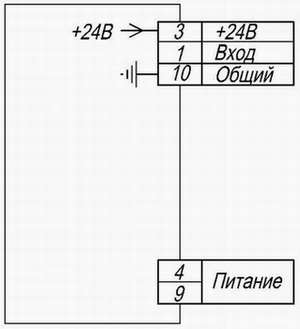

Схема подключения
Тахометр Тахометр
Схема подключения

Наиме-нование

Питание
пост./перем.

сигнал
ВХОД

Разряд-
ность

Рабочий диапазон

Выход +24 В
для питания  датчиков

Уставка
имп./оборот

18…36В

85…240В

18…36В

уставка 1 имп./оборот

уставка 60 имп./оборот

Частота входного сигнала  1 Гц…10 кГц

S3000







4

60…9 999 мин–1

1…9 999 мин–1

да

1, 2, 3, 4, 5, 6, 10 ,15, 20 ,30, 60

S3001







4

600…99 990 мин–1

1…99 990 мин–1

да

1, 2, 3, 4, 5, 6, 10 ,15, 20 ,30, 60

S3100







4

60…9 999 мин–1

1…9 999 мин–1

нет

1, 2, 3, 4, 5, 6, 10 ,15, 20 ,30, 60

S3101







4

600…99 990 мин–1

1…99 990 мин–1

нет

1, 2, 3, 4, 5, 6, 10 ,15, 20 ,30, 60

S3500







6

60…10 000 мин–1

1…10 000 мин–1

да

1, 2, 3, 4, 5, 6, 10 ,15, 20 ,30, 60

S3501







6

60…100 000 мин–1



да

1, 2

S3600







6

60…10 000 мин–1

1…10 000 мин–1

нет

1, 2, 3, 4, 5, 6, 10 ,15, 20 ,30, 60

S3601







6

60…100 000 мин–1



нет

1, 2

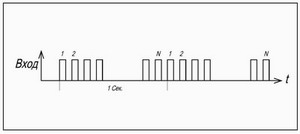

Циклограмма работы тахометра

Тахометр

Скачать каталог: счетчики импульсов, таймеры , тахометры (pdf, 435кб)
